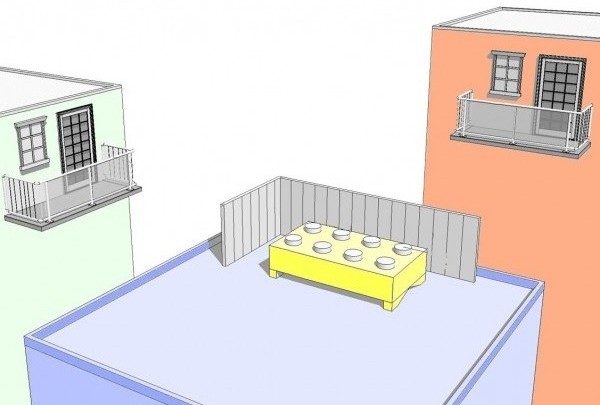

Las barreras acústicas de Acústica Integral están concebidas para adaptarse a cualquier necesidad dado su carácter modular, que permite, además, una rápida instalación. Las barreras acústicas y pantallas acústicas de Acústica Integral son la solución ideal para amortiguar ruido de equipos de climatización o maquinaria en campo abierto, por su bajo coste y buena eficiencia.
La elección del tipo de material o materiales para una pantalla está determinada por varios factores:
Por razones acústicas, los elementos constitutivos de una pantalla deben presentar buenas características de aislamiento.
Dependiendo de los casos, podrá exigirse a los materiales que tengan una cierta capacidad de absorción.
Por razones de seguridad y durabilidad, los elementos deben ofrecer una resistencia a los agentes climatológicos y otros agentes externos (fotoquímica, rayos UV, agentes contaminantes, corrosión, etc).
En determinadas situaciones, y por razones medioambientales los materiales deberán presentar un color y una textura determinada, ser transparentes o translúcidos o presentar una apariencia determinada.
.JPG)
.JPG)
.JPG)
.JPG)
.JPG)
.JPG)
.JPG)
Tipos de pantalla
Existe
una oferta muy diversificada de materiales tales como: hormigón, aglomerados de
madera, corcho, metal, vidrio...además están surgiendo una nueva serie de
materiales, incluso reciclados. Dentro de esta fabricación se ha formado un
gran conjunto de empresas que emplean diferentes métodos, materiales y diseño.
a – Pantallas
realizadas con módulos transparentes
Se
trata de pantallas reflectantes desde el punto de vista acústico y generalmente
se emplea para su construcción planchas de policarbonato,
polimetacrilato PMMA o vidrio. Cada
uno de estos materiales presenta diferentes características de resistencia
mecánica y fragilidad, envejecimiento en intemperie (particularmente frente a
los U.V.) y de riesgo para la seguridad vial.
Ejemplos:
Planchas de metacrilato
:
Excelente resistencia al impacto, al
envejecimiento y a la corrosión, siendo insensibles a la acción de parásitos
animales o vegetales. Resistente al fuego sin sufrir destrucciones por
combustión en su superficie y sin sufrir grietas ni perforaciones.
b – Pantallas realizadas con módulos de hormigón
Este
tipo de pantallas puede ser reflectante o absorbente, según sea el tipo de
módulo prefabricado que se seleccione. Los módulos
reflectantes son elementos prefabricados a base de hormigón armado con diferentes formas y relieves.
Los
módulos absorbentes suelen tener
forma plana o curva y están constituidos por:
•
Una placa de hormigón armado de
espesor suficiente para asegurar su comportamiento mecánico. Esta placa
confiere al módulo su capacidad de aislamiento acústico.
•
Sobre la placa anterior se dispone una capa realizada con hormigón poroso, a la que se le suele dar un acabado en relieve,
generalmente estriado, que le confiere un mejor aspecto estético.
Existe
otro tipo de paneles modulares realizado a base de elementos prefabricados de
GRC (hormigón reforzado con fibra de
vidrio), que constan de un cuerpo o carcasa sólido (placa aislante),
moldeado de forma que permite alojar unas planchas de lana mineral (que son el
elemento absorbente) y una rejilla de GRC igualmente moldeada de forma que
presente unas perforaciones suficientes para evitar las reflexiones acústicas y
que proteja las placas absorbentes de lana
mineral a la vez que confiere el acabado estético al módulo.
c – Pantallas realizadas con módulos metálicos
Aunque
existen algunas pantallas reflectantes realizadas con chapa metálica corrugada, las pantallas acústicas metálicas suelen
ser, por lo general, altamente absorbentes y están constituidas por paneles modulares metálicos con un material
absorbente acústico en su interior. En general, la estructura soporte suele
construirse con perfiles verticales normalizados de acero, anclados al suelo
mediante cimentación o hincados en el terreno, calculados y dimensionados según
esfuerzos a soportar.
Los
paneles modulares tienen la doble función de aislamiento y absorción acústica y
están constituidos por los siguientes elementos:
•
Carcasa: Realizada con chapa plegada, de
acero o de aleación de aluminio de alta resistencia, con acabado pintado.
Confiere al módulo su capacidad de aislamiento acústico.
•
Placa o material absorbente: Constituida
por lana mineral o fibra de vidrio baquelizada, utilizables en condiciones
de saturación de humedad con un velo protector de agua y erosión eólica.
Confiere al módulo su capacidad de absorción acústica y junto con la carcasa,
la capacidad de aislamiento a ruido aéreo.
•
Rejilla de protección: Realizada con
chapa perforada, de acero o de aleación de aluminio de alta resistencia, con
acabado pintado. Su misión es proteger el material absorbente y aportar el
acabado superficial a la pantalla.
Los
paneles metálicos pueden suministrarse pintados en los diferentes colores
normalizados de la carta RAL, permitiendo
lograr un diseño arquitectónico adecuado para su mejor integración en el
entorno paisajístico, así como evitar posibles efectos de monotonía mediante la
alternancia o diversificación cromática, garantizando la inexistencia de
problemas de seguridad vial por este concepto.
d – Pantallas realizadas con módulos de madera
Este tipo de pantallas se construye a
base de paneles modulares realizados en madera tratada convenientemente para
asegurar su conservación a la intemperie. El tratamiento de preservación que se
da a la madera empleada en los paneles se suele realizar en autoclave
(impregnación profunda) una vez mecanizadas y conformadas las diferentes piezas
de los elementos que constituyen el panel.
Los paneles modulares pueden ser
reflectantes o absorbentes, según lleven o no material altamente absorbente adosado
por su cara expuesta al tráfico.
e – Pantallas tipo jardinera
Son pantallas que presentan diferente
(generalmente bajo) grado de absorción acústica. Están constituidas por
elementos autoportantes prefabricados de hormigón, cerámica o madera tratada,
que una vez instalados habilitan unos huecos que finalmente se rellenan de
tierra o grava de diferente calibre .Permiten la plantación de diferentes
especies vegetales, pero hay que tener cuidado con la climatología de la zona
de implantación y el costo de su mantenimiento.
Las pantallas vegetales tipo árboles o
setos tienen poca eficacia. Son mucho mejores las pantallas antisonido
especialmente fabricadas para este fin. Luego, se cubren con trepadoras para
mejorar su estética.
c – Nuevos materiales para pantallas
En los últimos tiempos, diversos materiales que tenían una
función concreta se están utilizando en el campo de la protección acústica.
Este es el caso de gaviones, como los utilizados en Nueva Jersey (Estados Unidos) para evitar la
contaminación sonora
También se está estudiando el empleo de un bosque de tubos
de PVC que funciona como pantallas
de cemento. El bosque de tubos de PVC absorbe el ruido como las pantallas
acústicas tradicionales.
A partir de fibra
sintética, que no sólo absorbe 12 dB(A) de ruido, sino también aísla el
ruido con 31 dB(A). Otras ventajas son su larga vida, con una duración de más
de 50 años, y el prácticamente nulo mantenimiento necesitado. Se trata de una
extrusión de PVC reciclado de
carácter ecológico.
Pantalla
antirruido de Atri (aplicaciones tecnológicas de residuos industriales)
concebida minimizando el consumo de materiales que la componen. Es una pantalla
ecodiseñada, es decir, se ha concebido aplicando criterios ambientales a la
hora de escoger los materiales, diseñar los elementos que la componen y el
proceso constructivo asociado (posibilidad de sustituir el acero galvanizado o
zincado por acero corten, posibilidad de sustituir las mallas metálicas de
protección por mallas de plástico reciclado). Es una placa fabricada a partir
del aglomerado de un triturado de
moqueta de vehículos con un 4% de resina de poliuretano. Estas placas pueden
estar recubiertas por una o dos caras por chapas de metal expandido o mallas
plásticas fabricadas a partir de granza plástica recuperada.
Más
ecológico aun, y un tanto más atrevido, es el procedimiento que utiliza neumáticos usados, cortados en dos, dispuestos en cajones modulares de acero perforado.
La pantalla así construida, presenta una gran absorción y aporta, sobre todo,
una respuesta original al problema planteado por el reciclado de las
voluminosas montañas de neumáticos abandonados.
Otra recoge
y recicla neumáticos usados y produce un polvo a
partir de la goma usada. Este polvo es utilizado por la otra empresa para, mezclándolo con hormigón,
moldear los bloques que forman el muro.
Menos
utilizada es la propuesta de ladrillos
en arcilla cocida monolíticos y autoportantes de grandes dimensiones,
utilizados horizontal y verticalmente, que presentan una cara perforada e
integran un colchón de lana mineral absorbente.
